生物流化床结构的发展

    根据废水和空气通入的路径和床体结构的不同以及流化床的不断推陈出新，三相生物流化床历经传统三相生物流化床、外循环三相生物流化床和内循环三相生物流化床的发展过程。

传统三相生物流化床

1、曝气器；2、三相分离区

外循环三相生物流化床                         内循环三相流化床

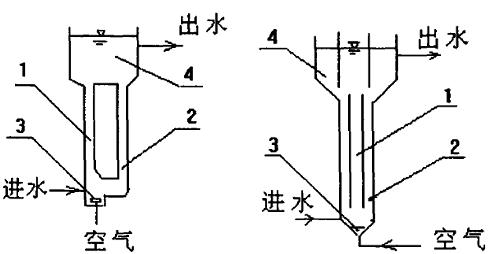

1、升流区；2、降流区；3、曝气器；4、三相分离器

    从生物流化床反应器的外形来看，三种类型的流化床主体一般都以圆柱体状为主。反应器从传统型发展为内循环系统，使反应器内流动阻力减小，在维持相同循环速度的情况下供气量可以减小，从而降低了运行费用，反应器起始流态化较容易，减小了操作运行的复杂程度；反应器结构更加紧凑，减少了所占空间及地面。但内导流筒的引入将流化床内的流型由全混流(CSTR)转变为推流(PFR)模型，在一定的程度上降低了气液固三相间的传质。
